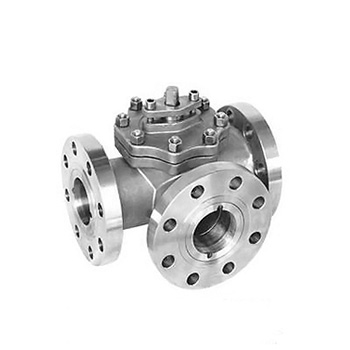

三通球閥Q45F-16

產品概述
產品數據

四面座三通球閥具有結構緊湊、密封性好的特點“L”型和“I”型，其中還“L”型可實現對介質流向進行切換兩種工況。

手動型:

法蘭尺寸按ANSI 150Lb、300Lb、JIS10K、20K JB/T79-94等標準。
可提供電動驅動方式

圖A，“L”型可實現對介質的分流和混流，四種工況；圖B，其驅動方式有手動、氣動、氣動彈簧復位、電動等。

樣圖：

主要零件材料：

零件名稱材質

閥體 WCB CF8 CF8M CF3 CF3M

球 WCB、HCr 1Cr18Ni9 0Cr71Ni12Mo2
00Cr18Ni9
00Cr71Ni12Mo2

閥座 PTFE/2Cr13

閥桿 1Cr13 1Cr18Ni9 0Cr71Ni12Mo2 00Cr18Ni9 00Cr71Ni12Mo2

填料 PTFE、柔性石墨

尺寸表：

公稱通徑 d1 d H L1 L2 W

15 1/2" 15 15 64 140 70 130

20 3/4" 20 20 84 165 83 160

25 1" 25 25 84 165 83 160

40 1 1/2" 40 40 152 250 125 500

50 2" 50 50 157 260 130 500

65 2 1/2" 65 65 183 320 160 800

80 3" 80 80 183 320 160 800

100 4" 100 100 195 370 185 800

125 5" 125 125 355 510 255 850

150△ 6" 150 125 355 510 255 850

200△ 8" 200 150 430 580 290 1500

250△ 10" 254 203 475 670 335 ＊

300△ 12" 300 254 550 720 360 ＊

注：帶”△”，即DN150以上可生產縮口型。

零件名稱	材質
閥體	WCB	CF8	CF8M	CF3	CF3M
球	WCB、HCr	1Cr18Ni9	0Cr71Ni12Mo2	00Cr18Ni9	00Cr71Ni12Mo2
閥座	PTFE/2Cr13
閥桿	1Cr13	1Cr18Ni9	0Cr71Ni12Mo2	00Cr18Ni9	00Cr71Ni12Mo2
填料	PTFE、柔性石墨

公稱通徑		d1	d	H	L1	L2	W
15	1/2"	15	15	64	140	70	130
20	3/4"	20	20	84	165	83	160
25	1"	25	25	84	165	83	160
40	1 1/2"	40	40	152	250	125	500
50	2"	50	50	157	260	130	500
65	2 1/2"	65	65	183	320	160	800
80	3"	80	80	183	320	160	800
100	4"	100	100	195	370	185	800
125	5"	125	125	355	510	255	850
150△	6"	150	125	355	510	255	850
200△	8"	200	150	430	580	290	1500
250△	10"	254	203	475	670	335	＊
300△	12"	300	254	550	720	360	＊
