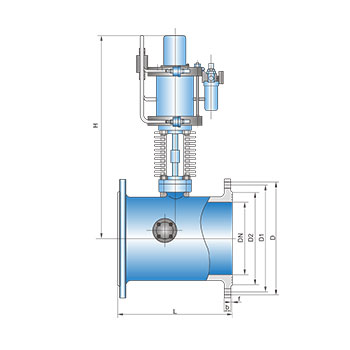

快速關閉抽汽止回閥
DN100-800
用途
快速關閉抽汽止回閥又名快關逆止閥或快關門，該閥主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5~1s關閉、防止管路系統蒸汽和冷凝水倒流而導致汽輪機損壞。
特點
該閥由閥門本體、快速助關裝置與控制系統組成。
閥瓣采用大角度斜置式，也有旋啟及升降接觸式，由氣(液)壓缸助關，使閥瓣在0.5~1s的時間內實現快速關閉。
閥瓣采用金屬硬密封結構，通過氣(液)壓缸作用在閥瓣的推力，不僅可以達到快速關閉、止回的作用，在低壓差的情況下還可以起到截止的作用。
密封副采用硬面接觸，閥瓣密封面使用高耐磨材料對焊加工而成，提高了閥瓣在高流速的介質下的耐磨性和沖刷性能，并且提高了閥門在高溫、高壓的工況下的密封性能。
該閥可適用于水、氣體、蒸汽、油品等場合，適用溫度為-29~590°C
工作原理
(1)正常狀態
當汽輪機開始工作時，電磁鐵得電、高壓油(壓縮空氣)經電磁閥進入抽汽止回閥的動作油(氣)缸的有桿腔，推動活塞向上移動，閥瓣在介質的壓力下打開，動作油缸的無桿腔通過電磁閥回油、氣動則通過快速式排氣閥排氣。電磁鐵失電，高壓油(壓縮空氣)經電磁閥進入抽汽止回閥的動作油(氣)缸的有桿腔，使閥瓣快速關閉，并保持抽(氣)缸內的壓力。
(2)事故狀態
事故電信號使電磁鐵失電，電磁閥復位，動作油(氣)缸的有桿腔切換到回油(排氣)，同時動作油(氣)缸的無桿腔進高壓油(壓縮氣)，使閥瓣動作，快速切斷管路。
